智慧浴室水控系统

一、系统概述

智慧浴室水控系统是一套端 - 管 - 云一体化物联网用水管控解决方案，面向学校、工厂宿舍、企业园区、医院、营房、康养公寓等公共洗浴场景，解决传统浴室长流水浪费、水费分摊不清、人工管理成本高、用水数据无追溯、收费不透明等痛点。 系统以身份识别、精准计量、自动计费、远程监管、数据可视化为核心逻辑，实现 “先授权、后用水、按量扣费、离卡停水”，节水率可达 30%~50%，同时配套一卡通、手机扫码、远程运维，大幅降低后勤管理压力。

浴室现场安装实景

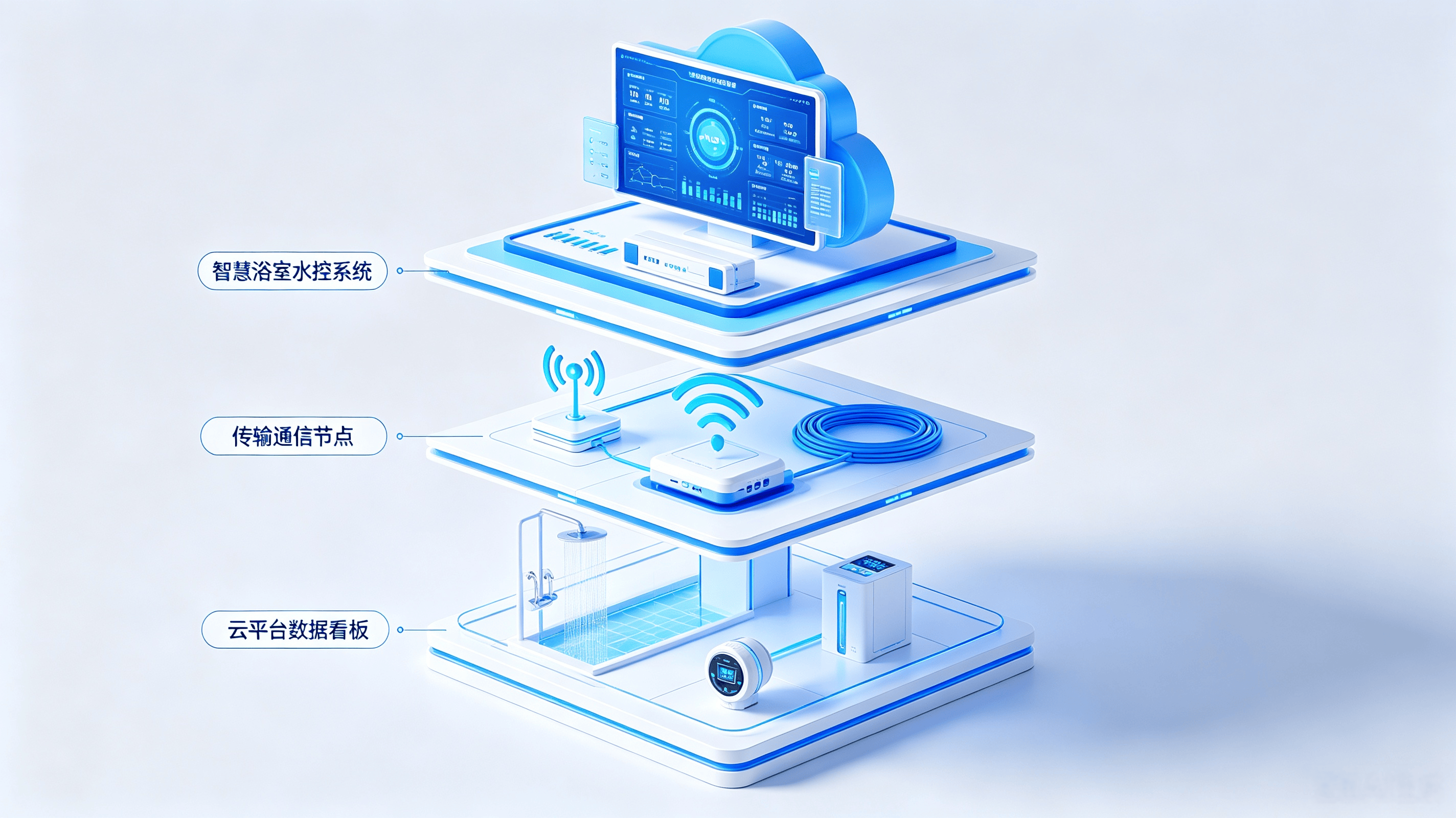

二、三层系统架构（端 - 管 - 云）

1. 感知终端层（前端硬件）

核心为一体式防水水控机，全部 IP67 全密封防水，适配浴室高温高湿、蒸汽腐蚀环境，核心部件：

1. 主控模块：工业级 MCU，本地存储消费记录，断网离线可正常刷卡扣费，联网后自动同步数据；

2. 读卡 / 扫码模块：非接触 CPU 卡（校园一卡通兼容）+ 二维码扫码（微信 / 支付宝 / 校园 APP）双识别；

3. 计量单元

1. 计时型：按使用时长扣费，成本低，适合校园澡堂；

2. 流量计量型：高精度脉冲流量计，按升 / 吨计费，误差≤±2.5%，公平精准，适合工厂、医院；

4. 执行电磁阀：刷卡开阀、移卡 / 余额不足 / 超时自动关阀，杜绝忘关龙头；

5. 显示面板：数码屏 / TFT 屏实时展示余额、本次消费、用水量、费率；

6. 温感 / 水压传感器：冷水自动退费、水压异常自动断水防漏水。

配套辅材：发卡器、管理卡、集中供电电源、防水布线管件。

2. 传输通信层

多通信协议兼容，支持两种部署模式：

· 有线联网（RS485 总线）：稳定无延迟，适合集中式大型公共浴室；

· 无线物联网（NB-IoT/Wi-Fi/LoRa）：免布线，公寓分散淋浴点位首选； 数据实时上传后台，下发黑名单、费率、用水限额参数。

3. 平台管理层（后台软件 / 云平台）

PC 管理软件 + 手机管理小程序，核心管理能力：

1. 卡务管理：开户、充值、挂失、补卡、批量补贴、黑名单管控；

2. 计费策略配置：自定义单价、分时段阶梯费率（高峰涨价、低谷优惠）、冷水免扣；

3. 用水权限管控：单人每日用水限额、单次最长洗浴时长、每日洗浴次数限制；

4. 数据统计看板：按楼栋 / 楼层 / 单间 / 个人统计用水量、消费金额、高峰用水热力图；

5. 设备远程运维：远程查看终端故障、远程重启、远程修改费率、漏水异常报警；

6. 数据导出对账：月度用水报表、收费对账、节水分析，对接财务 / 学工 / 人事系统。

三、核心工作流程

1. 用水启动：用户刷卡 / 扫码，设备校验身份与卡内余额，校验通过自动开阀出水；

2. 实时扣费：按预设计时 / 计量规则实时扣款，屏幕实时更新剩余金额；

3. 中途暂停：再次刷卡即可关水，剩余金额实时回写卡片；

4. 自动停水机制

o 卡片移开立即关阀；

o 余额耗尽自动断水；

o 达到单次时长 / 单日用水限额强制停水；

o 检测持续空流、漏水异常自动关阀报警；

5. 数据同步：联网终端实时上传消费记录；断网时本地缓存，恢复网络自动上传。

四、核心功能亮点

（一）多模式灵活计费

1. 计时模式：按分钟收费，安装简单、维护成本低；

2. 计量模式：按实际用水量扣费，杜绝长时间空流浪费，公平透明；

3. 计次模式：单次固定费用，适合企业免费福利洗浴；

4. 阶梯分时费率：早晚高峰调高单价，夜间低谷优惠，均衡用水负荷。

（二）人性化节水优化

1. 冷水退费机制：开机 30~60 秒冷水无扣费，等待热水不产生费用；

2. 间歇控水：搓澡、洗头时刷卡暂停，不用持续流水；

3. 渗漏预警：长时间无刷卡但持续流水，判定管道漏水，后台弹窗报警；

4. 限额管控：限制单人每日最大热水用量，杜绝无节制用水。

（三）多渠道便捷使用

1. 一卡通兼容：一张校园 / 工卡通用洗浴、门禁、食堂消费；

2. 手机扫码用水：忘带卡可微信 / 支付宝扫码启动，线上充值；

3. 线上充值：小程序自主充值、查询历史洗浴账单。

（四）精细化管理功能

1. 福利补贴：工厂 / 学校可按月批量发放免费用水额度，超额自费；

2. 人员分级权限：教职工 / 学生 / 员工设置不同用水单价与限额；

3. 故障自动上报：电磁阀损坏、流量计故障、断电离线，后台统一展示；

4. 离线稳定运行：断网浴室不瘫痪，数据本地存储，联网批量同步。

（五）安全防护设计

1. 整机 IP67 防水防潮，防蒸汽、防漏电；

2. 卡片加密芯片，防复制、防盗刷；

3. 过压、过热、漏电多重电路保护；

4. 设备异常声光提醒，后台同步告警。

五、主要应用场景

1. 高校宿舍 / 公共澡堂：计时 / 计量双模，学生自费，养成节水习惯，降低热水锅炉能耗；

2. 工厂园区员工浴室：支持员工月度用水补贴，超额收费，管控厂区热水成本；

3. 企业公寓、人才公寓：无线物联网方案，分散单间淋浴统一管理；

4. 医院病房、康养中心：高精度计量，用水记录可追溯；

5. 部队营房、培训机构：统一一卡通管理，规范集体用水。

六、系统核心价值

1. 节能降耗，直接降本

管控无节制流水，综合节水 30%~50%，同步减少热水加热燃气 / 电费；自动识别管道暗漏，减少管网隐性损耗。

2. 简化后勤管理

取消人工抄表、人工收费，所有用水、收费数据自动统计对账；设备故障远程查看，减少现场巡检人力。

3. 用水公平透明

按量消费，多用多付费，不存在公摊不均问题；用户可随时查看账单，无收费纠纷。

4. 数字化后勤支撑

用水大数据为后勤决策提供依据：调整热水供应时段、扩容锅炉、维修老旧管道，打造智慧节水型园区 / 校园。

5. 拓展兼容性

可无缝对接一卡通平台、智慧后勤平台、能源管理系统，后期可扩展宿舍洗衣机、开水房控水设备。
